广延路1188弄明园涵翠苑地暖工程案例
发布时间:2014/12/1 访问次数:3895


广延路1188弄明园涵翠苑地暖设计、施工案例。



上海市闸北区广延路1188弄明园涵翠苑博馨地暖交底、施工安装、测试

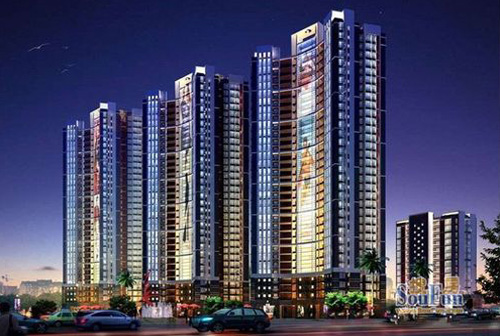

明园涵翠苑小区位于上海市闸北区大宁板块,此小区公寓房居多。自小区部分业主2013年下半年拿到房后陆续有不少人到博馨公司咨询过地暖。依靠深厚底蕴和专业的设计施工,博馨地暖公司已经在本小区签约6套,其中2户已经施工完毕。博馨地暖在本小区的地暖项目以2房、3房居多。现以其中一户为例,从设计、方案、图纸再到施工给大家分析讲解一下,希望本小区的其他有地暖需求的业主可以参考一下。如果真的有需求也可以给我们公司一次机会呦,博馨总部地址:金沙江路1977弄金环商务花园16号702室,服务热线4008203265;
本案例为位于本小区2号楼的2房,业主韩先生于13年下半年拿房后就联系了博馨地暖公司,并进行了咨询。方案也图纸也得到了尽快确认并跟本公司签订了正式的合同。

地暖方案设计

1、各房间地面净面积计算

房间序号

房间名称

地面面积㎡

遮挡面积㎡

净面积㎡

有效面积系数%

一层

客餐厅+过道+次卫+洗手干区+厨房

40.9

2.8

38.1

93

主卧

12.1

0.6

11.5

95

儿童房+卫生间

11.1

0.5

10.6

95

合计



64.1

3.9

60.2



2、地暖回路、管中心间距设计

同一集配装置的每个环路加热管长度尽量接近,一般不超过100m,最长不超过120m。对于独立式燃气炉为热源的系统,应控制长≦90m,以减少阻力。

楼层

房间名称

净面积㎡

回路

温控

管心距㎜

一层

客餐厅+过道+次卫+洗手干区+厨房

38.1

1

200;150

主卧

11.5

1

200;150

儿童房+卫生间

10.6

1

200;150

总计



60.2

3



说明:卫生间管距为150mm以内;靠阳台、窗台、阴面及按照设计必须加密区域加密到15公分管心距;其余地方管心距离为200mm

3、主要配置

序号

设备

品名

1

采暖锅炉

德国威能(24KW两用炉)

2

地暖盘管

瑞士.乔治费歇尔

3

主管配件

瑞士.乔治费歇尔

4

分水器

德国曼瑞德

5

温控器

德国曼瑞德(液晶可编程)



                           博馨地暖公司的工程师根据与业主确认后的方案,设计了地暖布置图纸:







       当装修开始后,水电开工时博馨公司的销售工程师、大师傅、业主本人及装潢相关负责人进行现场交底定位







交底定位结束,三方签订博馨公司出具的地暖技术交底单。此单为4联单,业主一份、装潢负责人一份、地暖师傅一份、另外一份博馨公司存档。



水电结束后,韩先生提前一周预约博馨地暖公司地暖进场

进场当天,韩先生根据博馨出具的料单进行验货





验货结束后,韩先生在博馨的发料单上进行签字确认。另外地暖师傅再次跟韩先生确认施工细节及图纸,确认完毕后,韩先生在施工图上签字确认,然后师傅就开始按照跟韩先生最终确认的内容进行施工











施工结束后,地暖师傅当业主面进行了地暖压力测试,打压6公斤,保持30分钟以上,压力基本无变化。压力测试通过后,业主在博馨出具的压力测试报告上签字;

然后地暖师傅带着业主进行隐蔽工程验收,验收结束后再博馨地暖公司出具的隐蔽工程验收单上签字确认。

隐蔽工程验收后的第二天,业主就可以安排人进行水泥回填了,然后进入到正常的装潢程序。此时就只剩下挂主机和调试了。



我们的销售工程师小田,每个节点都很辛苦并开心的到工地协调。



如果本小区内有地暖需求的用户可以联系我们博馨公司,咨询热线4008203265
