业主李小姐,购得别墅后,一直想把房子做得更加舒适些。14年年初找到博馨公司,由我们的资深销售工程师赵杰对接服务。 整体配置了大金中央空调,制冷面积215平方,外机14匹,内机10台。 全屋德国威能地暖系统,净采暖面积227平米,17个回路,8个液晶可编程的温控器,主要配置:原装进口德国威能36千瓦双功能采暖壁挂锅炉+德国曼瑞德分集水器及控制+瑞士乔治费歇尔主管、配件及盘管+绿羽辅料。 美国AO斯密斯中央热水系统,可以达到任何热水点即开即热、多点同时用热水的功能;主要配置285L艾欧斯密斯燃气中央热水器、丹麦格兰富智能热水循环泵、及循环组件。 美国怡口全屋水处理系统,主要配置美国怡口前置过滤器+美国怡口3吨中央净水机+美国怡口2.5吨中央软水机+美国怡口末端直饮机。 大金VRVP中央空调方案设计 | | | | | | | | | | | | | 序号 | 楼层 | 设计场所 | 面积 | 设计指标及负荷 (供冷) | 空 调 选 配 | 室内机 | 冷指标 验算 | 室外机 | m2 | 指标 | 负荷 | 室内机型号 | 数量 | 制冷容量 | 匹数 | 型号 (容量) (连接率) | (W/m2) | (KW) | (KW) | (P) | (W/m2) | 1 | 一楼 | 客厅+餐厅+楼梯间 | 65.0 | 220 | 14.3 | FXDP71QVCP | 1 | 7.1 | 2.8 | 218 | RPQ14ABY (38.0KW) (129%) | 2 | FXDP71QVCP | 1 | 7.1 | 2.8 | 3 | 老人房 | 18.0 | 220 | 4.0 | FXDP45QVCP | 1 | 4.5 | 1.8 | 250 | 4 | 二楼 | 女儿房 | 21.0 | 220 | 4.6 | FXDP50QVCP | 1 | 5.0 | 2.0 | 238 | 5 | 客房(南) | 14.0 | 220 | 3.1 | FXDP32QVCP | 1 | 3.2 | 1.3 | 229 | 6 | 客房(北) | 14.0 | 220 | 3.1 | FXDP32QVCP | 1 | 3.2 | 1.3 | 229 | 7 | 起居室 | 15.0 | 220 | 3.3 | FXDP36QVCP | 1 | 3.6 | 1.4 | 240 | 8 | 三楼 | 主卧室 | 26.0 | 220 | 5.7 | FXDP71QVCP | 1 | 7.1 | 2.2 | 273 | 9 | 衣帽间+卫生间 | 26.0 | 220 | 5.7 | FXDP45QVCP | 1 | 4.5 | 2.5 | 173 | 10 | 书房 | 16.0 | 220 | 3.5 | FXDP36QVCP | 1 | 3.6 | 1.4 | 225 | 小计 | | | 215.00 | | | | 10 | 48.90 | | | | 注:1、上述室内外机能力表示制冷时条件:室内回气温度27度,室外温度35度; | 2、上述室内外机能力表示制热时条件:室内回气温度20度,室外温度7度; | 3、只有当已开启室内机容量之和不大于室外机容量时方能达到最佳空调效果; | 4、室内机系统标准配置有线遥控器; 5、详细参数以厂家样本资料为准。 | 地暖方案设计 | 1、各房间地面净面积计算 | 房间序号 | 房间名称 | 地面面积㎡ | 遮挡面积㎡ | 净面积㎡ | 有效面积系数% | 一楼 | 客厅+餐厅+厨房+客卫 | 80.0 | 6.0 | 74.0 | 93 | 老人房 | 19.5 | 4.5 | 15.0 | 77 | 二楼 | 女儿房+次卫2+衣帽间 | 33.0 | 6.0 | 27.0 | 82 | 客房(南) | 15.0 | 1.0 | 14.0 | 93 | 客房(北) | 17.0 | 2.0 | 15.0 | 88 | 起居室 | 21.0 | 2.0 | 19.0 | 90 | 三楼 | 主卧室+更衣室+主卫 | 58.0 | 10.0 | 48.0 | 83 | 书房 | 16.0 | 1.0 | 15.0 | 94 | 合计 | | 259.5 | 32.5 | 227.0 | | 2、地暖回路、管中心间距设计 | 同一集配装置的每个环路加热管长度尽量接近,一般不超过100m,最长不超过120m。对于独立式燃气炉为热源的系统,应控制长≦90m,以减少阻力。 | 楼层 | 房间名称 | 净面积㎡ | 回路 | 温控 | 管心距㎜ | 一楼 | 客厅+餐厅+厨房+客卫 | 74.0 | 5 | 1 | 200;150 | 老人房 | 15.0 | 1 | 1 | 200;150 | 二楼 | 女儿房+次卫2+衣帽间 | 27.0 | 2 | 1 | 200;150 | 客房(南) | 14.0 | 1 | 1 | 200;150 | 客房(北) | 15.0 | 1 | 1 | 200;150 | 起居室 | 19.0 | 2 | 1 | 200;150 | 三楼 | 主卧室+更衣室+主卫 | 48.0 | 4 | 1 | 200;150 | 书房 | 15.0 | 1 | 1 | 200;150 | 总计 | 1 | 227 | 17 | 8 | | 说明:卫生间管距为150mm以内;靠阳台、窗台、阴面及按照设计必须加密区域加密到15公分管心距;其余地方管心距离为200mm。 | 3、主要配置 | 序号 | 设备 | 品名 | 1 | 采暖锅炉 | 德国威能(36KW两用炉) | 2 | 地暖盘管 | 瑞士.乔治费歇尔 | 3 | 主管配件 | 瑞士.乔治费歇尔 | 4 | 分水器 | 德国曼瑞德 | 5 | 温控器 | 德国曼瑞德(液晶可编程) | |
一楼地暖铺设图
二楼地暖铺设图
三楼地暖铺设图

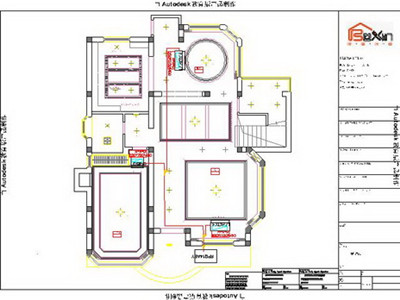

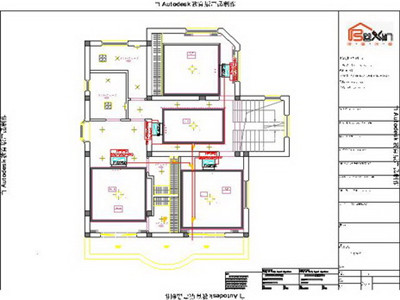

一楼空调布置图

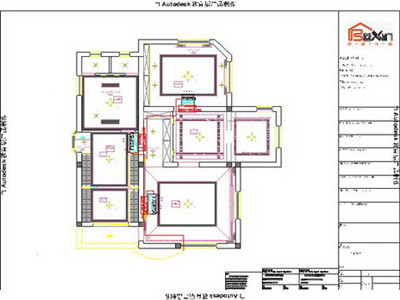

二楼空调布置图

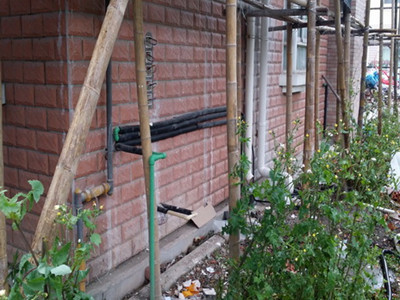

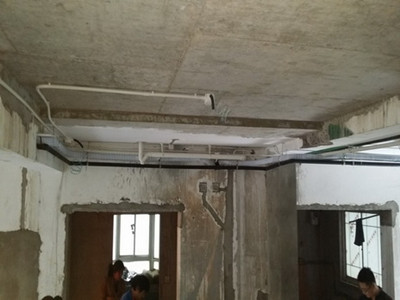

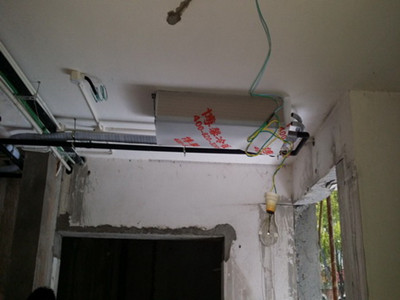

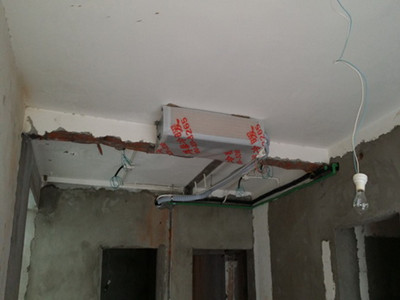

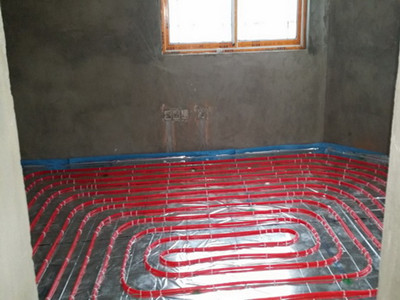

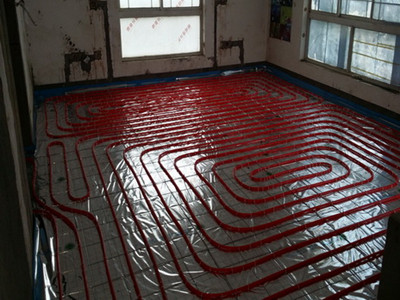

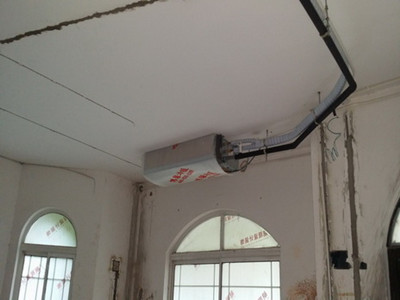

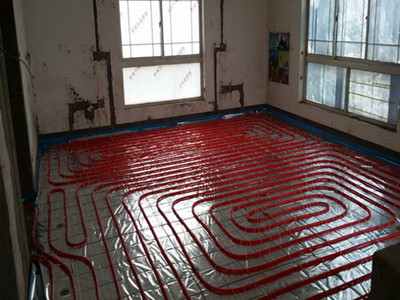

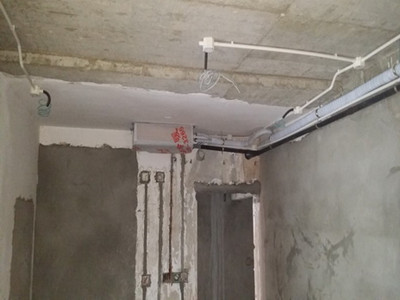

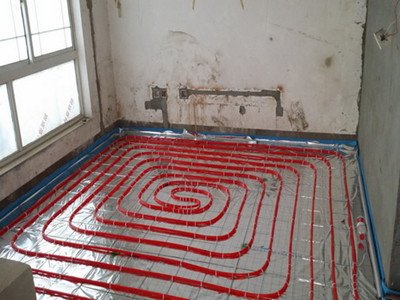

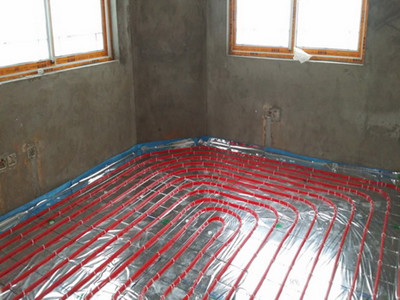

三楼空调布置图 以下为地暖空调安装现场照片
业主李小姐,在安装完成后对博馨的施工质量是非常满意的。从设计方案到施工交底,再到隐蔽工程验收,每个节点都体会着博馨公司对于工程的管控细节的贴心。
|
